The Sta-Lok F361 Swage Tension Fork cable system combines a fully-machined fork clevis and a swage stud. The result is a sleek cable fitting that offers adjustment without the need for turnbuckles, as +/- adjustment is achieved by rotation of the swage studs in a clockwise/anti-clockwise direction.
Want our in-house rigging team to make this cable for you? Our technical team will be delighted to talk through your rigging requirements
Inch Only | Metric Only |

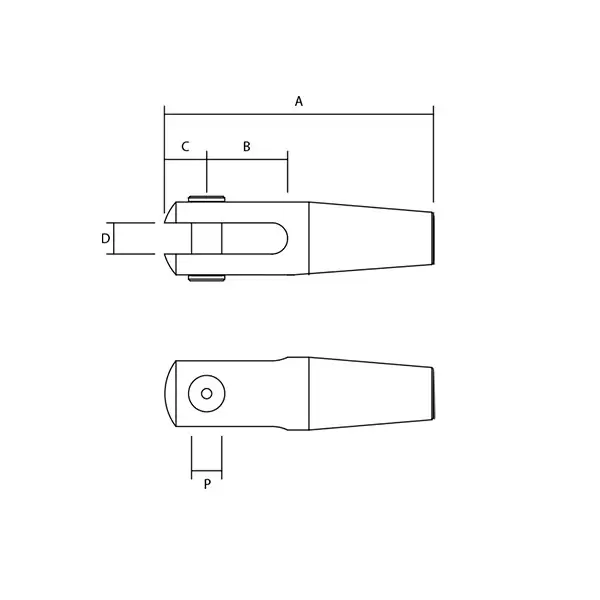

SKU | Wire Size (Metric) | Thread (Metric) | Assembly Adjustment +/- (MM) | Assembly Adjustment +/- (INCH) | A (MM) | A (INCH) | B (MM) | B (INCH) | C (MM) | C (INCH) | D (MM) | D (INCH) | P (MM) | P (INCH) | Thread Type |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
F361-03-M6L | 3 MM | M6 | 28 | 1.102 | 59.0 | 2.323 | 10.0 | 0.394 | 8.5 | 0.335 | 6.3 | 0.248 | 6.2 | 0.245 | Left Hand |
F361-03-M6R | 3 MM | M6 | 28 | 1.102 | 59.0 | 2.323 | 10.0 | 0.394 | 8.5 | 0.335 | 6.3 | 0.248 | 6.2 | 0.245 | Right Hand |
F361-04-M6L | 4 MM | M6 | 28 | 1.102 | 59.0 | 2.323 | 10.0 | 0.394 | 8.5 | 0.335 | 6.3 | 0.248 | 6.2 | 0.245 | Left Hand |
F361-04-M6R | 4 MM | M6 | 28 | 1.102 | 59.0 | 2.323 | 10.0 | 0.394 | 8.5 | 0.335 | 6.3 | 0.248 | 6.2 | 0.245 | Right Hand |
F361-04-M8L | 4 MM | M8 | 36 | 1.417 | 78.0 | 3.071 | 14.7 | 0.580 | 10.3 | 0.406 | 8.0 | 0.315 | 7.8 | 0.308 | Left Hand |
F361-04-M8R | 4 MM | M8 | 36 | 1.417 | 78.0 | 3.071 | 14.7 | 0.580 | 10.3 | 0.406 | 8.0 | 0.315 | 7.8 | 0.308 | Right Hand |
F361-05-M8L | 5 MM | M8 | 36 | 1.417 | 78.0 | 3.071 | 14.7 | 0.580 | 10.3 | 0.406 | 8.0 | 0.315 | 7.8 | 0.308 | Left Hand |
F361-05-M8R | 5 MM | M8 | 36 | 1.417 | 78.0 | 3.071 | 14.7 | 0.580 | 10.3 | 0.406 | 8.0 | 0.315 | 7.8 | 0.308 | Right Hand |
F361-05-M10L | 5 MM | M10 | 43 | 1.693 | 104.0 | 4.094 | 22.0 | 0.866 | 16.0 | 0.630 | 11.0 | 0.433 | 10.9 | 0.430 | Left Hand |
F361-05-M10R | 5 MM | M10 | 43 | 1.693 | 104.0 | 4.094 | 22.0 | 0.866 | 16.0 | 0.630 | 11.0 | 0.433 | 10.9 | 0.430 | Right Hand |
F361-06-M10L | 6 MM | M10 | 43 | 1.693 | 104.0 | 4.094 | 22.0 | 0.866 | 16.0 | 0.630 | 11.0 | 0.433 | 10.9 | 0.430 | Left Hand |
F361-06-M10R | 6 MM | M10 | 43 | 1.693 | 104.0 | 4.094 | 22.0 | 0.866 | 16.0 | 0.630 | 11.0 | 0.433 | 10.9 | 0.430 | Right Hand |
F361-06-M12L | 6 MM | M12 | 43 | 1.693 | 115.0 | 4.528 | 27.0 | 1.063 | 19.0 | 0.748 | 12.7 | 0.500 | 12.4 | 0.490 | Left Hand |
F361-06-M12R | 6 MM | M12 | 43 | 1.693 | 115.0 | 4.528 | 27.0 | 1.063 | 19.0 | 0.748 | 12.7 | 0.500 | 12.4 | 0.490 | Right Hand |
F361-08-M12L | 8 MM | M12 | 43 | 1.693 | 115.0 | 4.528 | 27.0 | 1.063 | 19.0 | 0.748 | 12.7 | 0.500 | 12.4 | 0.490 | Left Hand |
F361-08-M12R | 8 MM | M12 | 43 | 1.693 | 115.0 | 4.528 | 27.0 | 1.063 | 19.0 | 0.748 | 12.7 | 0.500 | 12.4 | 0.490 | Right Hand |
F361-08-M16L | 8 MM | M16 | 53 | 2.087 | 140.0 | 5.512 | 30.0 | 1.181 | 23.0 | 0.906 | 16.0 | 0.630 | 15.6 | 0.615 | Left Hand |
F361-08-M16R | 8 MM | M16 | 53 | 2.087 | 140.0 | 5.512 | 30.0 | 1.181 | 23.0 | 0.906 | 16.0 | 0.630 | 15.6 | 0.615 | Right Hand |
F361-10-M16L | 10 MM | M16 | 53 | 2.087 | 140.0 | 5.512 | 30.0 | 1.181 | 23.0 | 0.906 | 16.0 | 0.630 | 15.6 | 0.615 | Left Hand |
F361-10-M16R | 10 MM | M16 | 53 | 2.087 | 140.0 | 5.512 | 30.0 | 1.181 | 23.0 | 0.906 | 16.0 | 0.630 | 15.6 | 0.615 | Right Hand |
F361-10-M20L | 10 MM | M20 | 58 | 2.283 | 166.0 | 6.535 | 40.0 | 1.575 | 26.0 | 1.024 | 19.0 | 0.748 | 18.5 | 0.728 | Left Hand |
F361-10-M20R | 10 MM | M20 | 58 | 2.283 | 166.0 | 6.535 | 40.0 | 1.575 | 26.0 | 1.024 | 19.0 | 0.748 | 18.5 | 0.728 | Right Hand |
F361-12-M20L | 12 MM | M20 | 58 | 2.283 | 166.0 | 6.535 | 40.0 | 1.575 | 26.0 | 1.024 | 19.0 | 0.748 | 18.5 | 0.728 | Left Hand |
F361-12-M20R | 12 MM | M20 | 58 | 2.283 | 166.0 | 6.535 | 40.0 | 1.575 | 26.0 | 1.024 | 19.0 | 0.748 | 18.5 | 0.728 | Right Hand |
F361-14-M22L | 14 MM | M22 | 60 | 2.362 | 184.0 | 7.244 | 45.0 | 1.772 | 32.0 | 1.260 | 22.0 | 0.866 | 21.5 | 0.847 | Left Hand |
F361-14-M22R | 14 MM | M22 | 60 | 2.362 | 184.0 | 7.244 | 45.0 | 1.772 | 32.0 | 1.260 | 22.0 | 0.866 | 21.5 | 0.847 | Right Hand |
F361-16-M24L | 16 MM | M24 | 66 | 2.598 | 207.0 | 8.150 | 50.0 | 1.969 | 35.0 | 1.378 | 25.0 | 0.984 | 25.0 | 0.985 | Left Hand |
F361-16-M24R | 16 MM | M24 | 66 | 2.598 | 207.0 | 8.150 | 50.0 | 1.969 | 35.0 | 1.378 | 25.0 | 0.984 | 25.0 | 0.985 | Right Hand |
F361-19-M27L | 19 MM | M27 | 78 | 3.071 | 228.0 | 8.976 | 50.0 | 1.969 | 41.0 | 1.614 | 28.0 | 1.102 | 28.2 | 1.110 | Left Hand |
F361-19-M27R | 19 MM | M27 | 78 | 3.071 | 228.0 | 8.976 | 50.0 | 1.969 | 41.0 | 1.614 | 28.0 | 1.102 | 28.2 | 1.110 | Right Hand |
